Parliamo di ctrlX WORKS, tool di progettazione SW di Rexroth.

CtrlX Works Engineering contiene una serie di strumenti di progettazione per la configurazione e la programmazione di ctrlX AUTOMATION.
Durante l’installazione, è possibile aggiornare una esistente o eseguirne una nuova. È possibile anche un’installazione parallela di diversi strumenti di progettazione di ctrlX WORKS. CtrlX WORKS funziona su un PC in cui è richiesto un sistema operativo Windows 10 a 64 bit.

Attualmente non sono richieste licenze speciali. Ulteriori informazioni sulle condizioni di licenza sono disponibili nella documentazione, capitolo “ctrlX WORKS – Note sulla licenza”.

ctrlX WORKS include i seguenti strumenti di progettazione

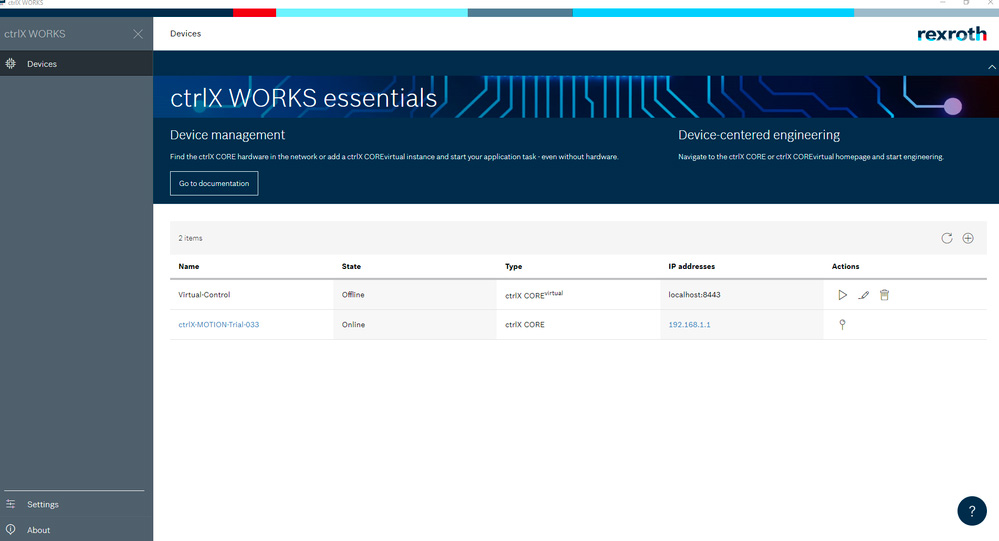

ctrlX WORKS - Device Management

La tabella Dispositivi elenca tutti i controlli ctrlX CORE e ctrlX COREvirtual proiettati che sono disponibili e appuntati nella rete.
Il rilevamento automatico dei dispositivi nella rete rileva i dispositivi della stessa sottorete. Ciò include la configurazione automatica dell’interfaccia di rete del dispositivo. Standard comuni come DHCP, UPNP o mDNS consentono il rilevamento dei dispositivi in rete, senza la necessità di una configurazione da parte dell’utente.

Per testare le funzioni e le configurazioni senza hardware di controllo su un PC, ctrlX WORKS fornisce il ctrlX COREvirtual. Emula il controllo ctrlX CORE in ambiente Linux su un PC Windows.
Quando si utilizza ctrlX COREvirtual, è necessario tenere conto dei seguenti requisiti di sistema:

Windows 10 64 bit
8 GB DI RAM
Processore Intel con supporto della tecnologia di virtualizzazione (Intel VT)

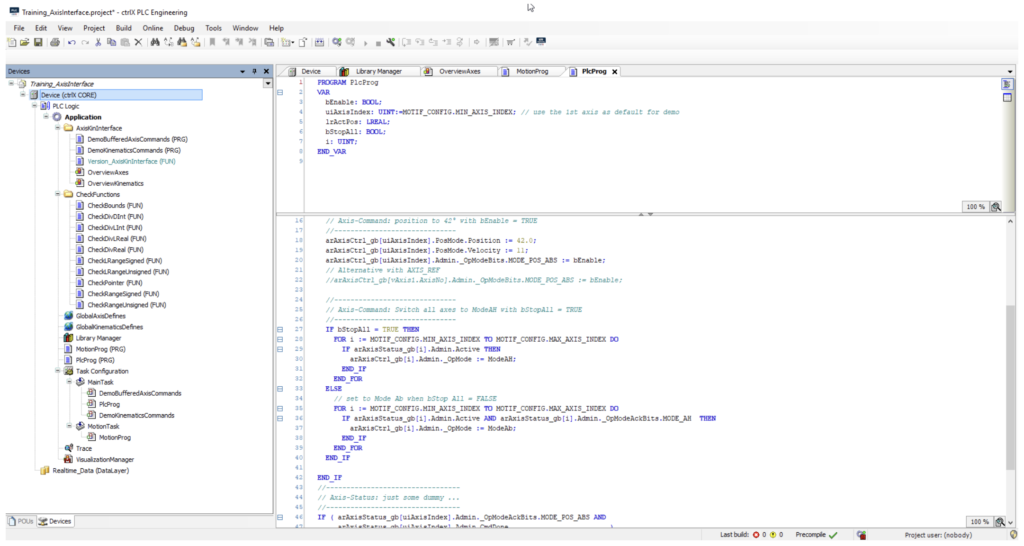

ctrlX PLC Engineering

CtrlX PLC Engineering è un ambiente di programmazione per la creazione di applicazioni software, in conformità allo standard IEC 61131-3. L’ambiente di sviluppo offre una serie di comode funzioni di progettazione per il lavoro di sviluppo, quali:

Editor per FBD, LAD, STL, ST, AS, oltre alle varianti CFC e CFC esteso.
Supporto della programmazione orientata agli oggetti.
Comparazione completa dei progetti, anche per gli editor grafici.
Concetto di libreria, per un facile riutilizzo del codice dell’applicazione.
Proprietà di debug e online per l’ottimizzazione del codice applicativo, e per accelerare i test e la messa in servizio.
Proprietà di sicurezza per proteggere il codice sorgente e il funzionamento del controllore.

E molto altro ancora…

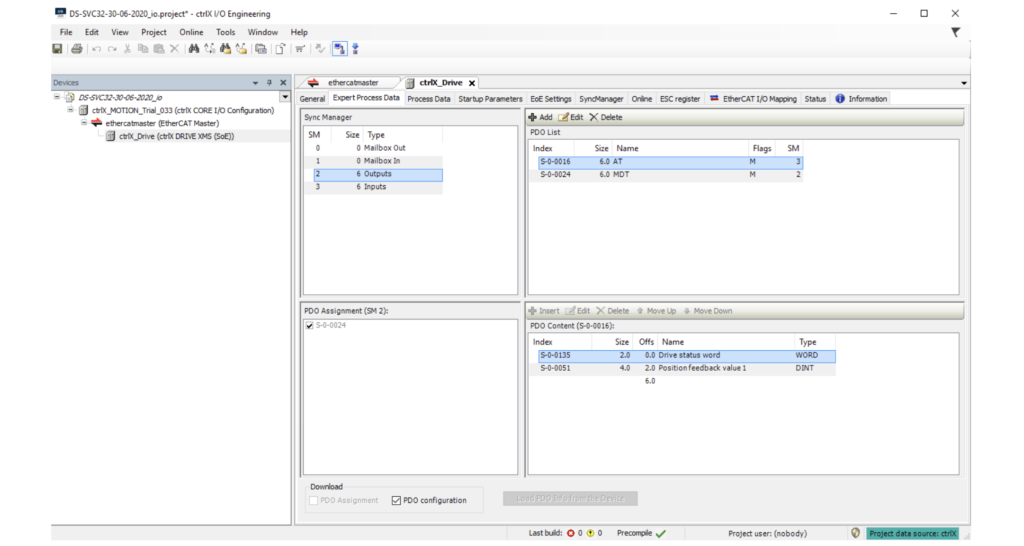

ctrlX IO Engineering

Il ctrlX IO Engineering è un programma applicativo per la configurazione del fieldbus EtherCAT, con i dispositivi collegati. La configurazione è indipendente dall’ambiente di programmazione del PLC, e consente la massima flessibilità nella scelta degli strumenti di programmazione.

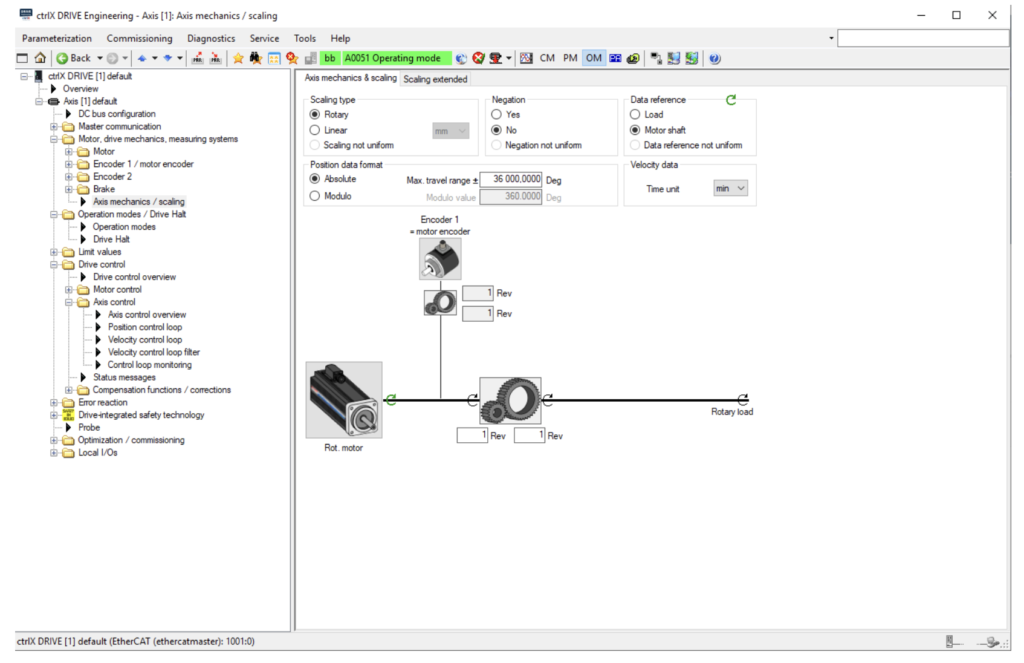

ctrlX Drive Engineering

Con dialoghi grafici e procedure guidate di messa in servizio, ctrlX DRIVE Engineering garantisce una messa in servizio rapida e semplice dei servoazionamenti ctrlX DRIVE.
Numerose funzioni diagnostiche supportano l’ottimizzazione del convertitore di frequenza, per ottenere risultati applicativi ottimali. Le funzioni selezionate sono:
